Генератор кислорода

Принцип работы данного оборудования состоит в том, что адсорбент (обычно цеолит) селективно поглощает азот из проходящего воздуха по методу PSA (короткоцикловой безнагревной адсорбции), пропуская кислород потребителю. Такая технология адсорбции предполагает разделение воздуха внутри генератора под более высоким давлением, чем этап регенерации адсорбента. Температура же в обоих случаях остается неизменной, равной температуре окружающей среды.

Все генераторы состоят из двух адсорберов, комплекта клапанов, управляющего устройства и кислородного ресивера. Сначала сжатый воздух попадает внутрь первого адсорбера из воздушного накопительного ресивера. Здесь азот задерживается адсорбентом, а чистый кислород проходит дальше к кислородному ресиверу. Спустя некоторый промежуток времени адсорбент в первом адсорбере достигает максимального насыщения, и происходит стадия перезапуска, во время которой давление в обоих адсорберах уравнивается. Затем воздух подается во второй адсорбер, где продолжается выработка кислорода. При этом первый адсорбер начинает сбрасывать накопленный азот в атмосферу – регенерировать. Такая система обеспечивает непрерывную подачу кислорода потребителю.

Как работает генератор кислорода

Нормальный режим функционирования генератора кислорода обеспечивает механизм управления, который подает сигналы на пневмоклапаны в соответствии с заданной программой. В устройстве также предусмотрены вентили для экстренного сброса давления из адсорберов.

Газоанализатор контролирует концентрацию продуктового газа на выходе генератора кислорода. Если концентрация газа снижается ниже минимально допустимого уровня, то устройство подает сигнал на механизм управления и включает световую и звуковую сигнализацию. Пороговое значение для сигнализации выбирают на газоанализаторе в соответствии с документацией. Датчик расхода, который контролирует поток кислорода, устанавливается на оборудование опционально.

Опции генератора кислорода

  • Контроль концентрации газа на выходе с помощью газоанализатора.
  • Возможность блокировки всего устройства по определенному уровню концентрации. Сигнализацию аварийного режима можно вывести на отдельный пульт управления или даже сирену.
  • Текущий расход продуктового газа отображается на специальном датчике.
  • Дополнительно можно установить накопительную систему ресиверов с автоматизацией по давлению (автоматическое включение/выключение генератора кислорода в зависимости от уровня давления внутри системы).
  • На генератор можно также монтировать дожимающий компрессор вместе с наполнительной рампой для подачи продуктового газа в баллоны.

На данный момент существует огромное количество продуманных и уже налаженных схем. Чтобы лучше разобраться в этом вопросе, вы можете позвонить на номер +7 (4967) 74-59-55 и получить подробную консультацию у наших специалистов. После чего остается оформить заказ и приобрести генераторы кислорода. Мы ждем ваших заявок! Возможна доставка оборудования по Москве, в Калугу и другие города РФ.

Ниже приводим характеристики наиболее типичных установок.

Название Производительность Давление Исполнение
АдК 0.005 6 нм3 0,5 Мпа или 15 МПа Стационарное
ТАдК 0.018 18 нм3 15 МПа Транспортабельное
АдК 0.018 18 нм3 0,5 Мпа или 15 МПа Стационарное
АдК 0.060 60 нм3 0,5 Мпа или 15 МПа Стационарное

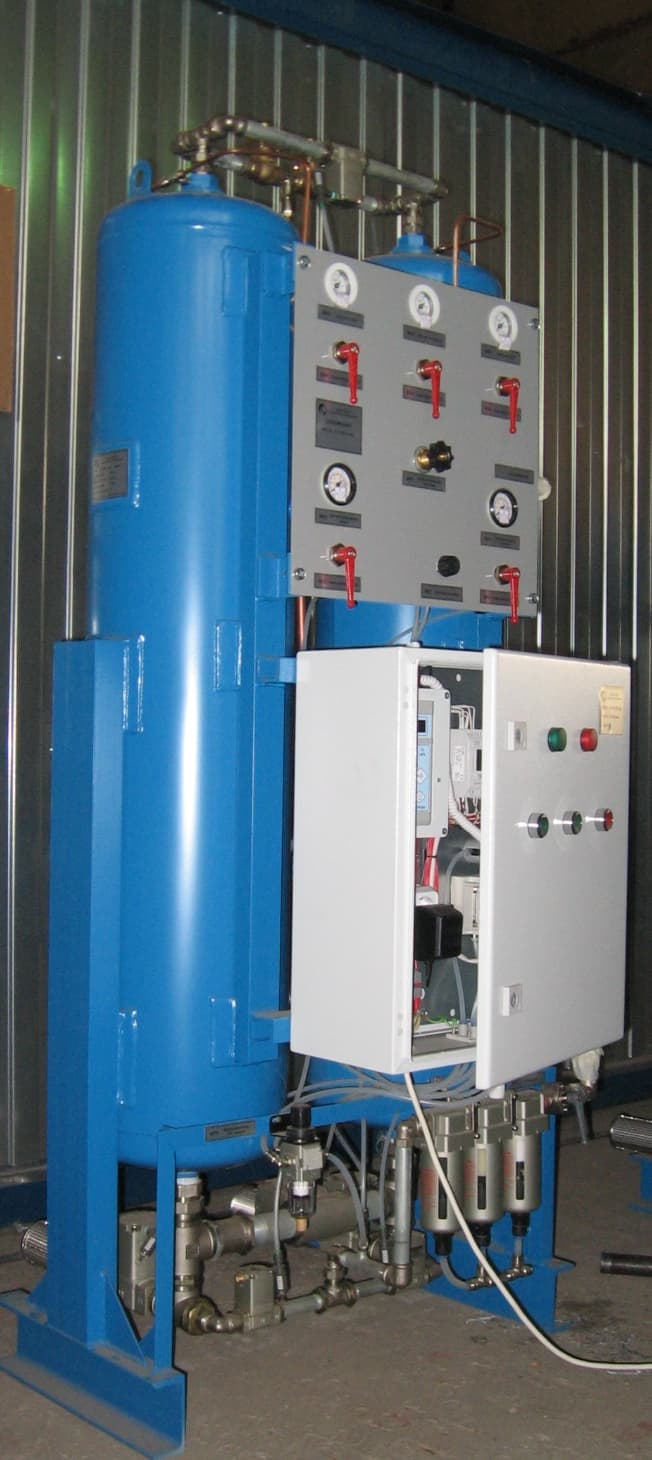

Генератор кислорода АдК - 0.005 (пыле- влагозащитное исполнение)
Наименование показателя
Значение
Производительность по продуктовому газу (кислород), нм3/час
5±0.5
Содержание кислорода в продуктовом газе, не менее,% об.
93±2
Давление продуктового газа, мПа
0.4-0.7
Электрическое питание от сети переменного тока
220В/50Гц
Потребляемая мощность, кВт, не более
0.1
Габаритные размеры, мм, не более
высота
ширина
длина

1700
600
750
Масса, кг, не более
220
Генератор кислорода АдК - 0.018
Наименование показателя
Значение
Производительность по продуктовому газу (кислород), нм3/час
18,0±2,7
Содержание кислорода в продуктовом газе, не менее,% об.
93±2
Давление продуктового газа, мПа
0.4-0.7
Электрическое питание от сети переменного тока
220В/50Гц
Генератор кислорода АдК - 0.060
Наименование показателя
Значение
Производительность по продуктовому газу (кислород), нм3/час
60,0±5,0
Содержание кислорода в продуктовом газе, не менее,% об.
93±2
Давление продуктового газа, мПа
0.4-0.7
Электрическое питание от сети переменного тока
220В/50Гц

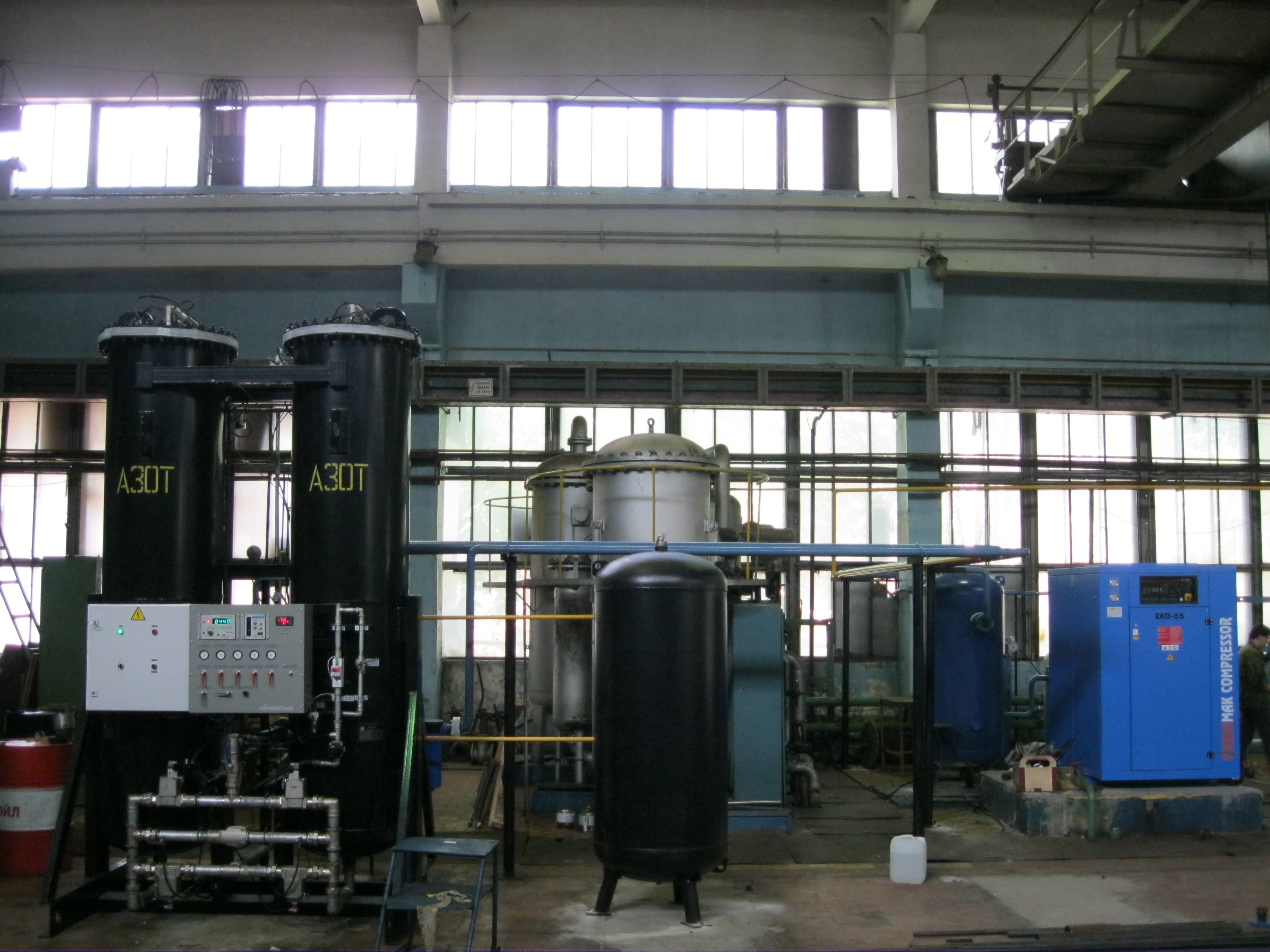

Генератор кислорода АдК - 0.100
Наименование показателя
Значение
Производительность по продуктовому газу (кислород), нм3/час
100,0±10,0
Содержание кислорода в продуктовом газе, не менее,% об.
93±2
Давление продуктового газа, мПа
0.4-0.7
Электрическое питание от сети переменного тока
220В/50Гц
